Заполните анкету и мы пришлем вам референс-лист
Пришлите Ваше техническое задание и мы свяжемся с Вами для уточнения деталей
Проведём аэрофотосъёмку беспилотниками различного типа
В нужном о масштабе (М1:500, М1:1000, М1:2000)
Высокая детальность получаемых материалов
Любая площадь съемки
Высокая детальность получаемых материалов
Любая площадь съемки
Проведём аэрофотосъёмку беспилотниками различного типа
В нужном масштабе (М1:500, М1:1000, М1:2000)
Высокая детальность получаемых материалов
Любая площадь съемки
Высокая детальность получаемых материалов
Любая площадь съемки
При полёте беспилотника осуществляется интервальная фотосъёмка с большим перекрытием. В результате чего из полученного массива фотографий с геодезической привязкой получаем:
Плотное облако точек в цвете.

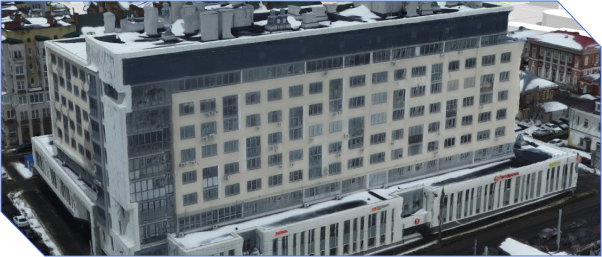

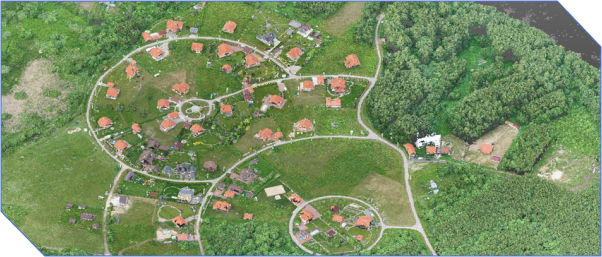

реалистичные трехмерные модели — тайловую модель

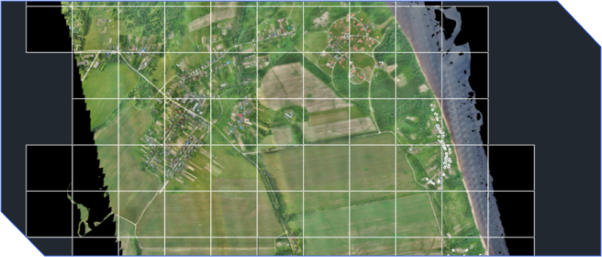

Ортофотоплан — «сшитые» воедино фотографии с геодезическими координатами.
Что позволяет визуально и объективно оценить всю текущую ситуацию на объекте исследований/изысканий.
Что позволяет визуально и объективно оценить всю текущую ситуацию на объекте исследований/изысканий.
Аэрофотосъёмка — это современный метод съёмки для
визуализации и получения геопространственных данных
Из которого можно построить
При полёте беспилотника осуществляется интервальная фотосъёмка с большим перекрытием. В результате чего из полученного массива фотографий с геодезической привязкой получаем:
Плотное облако точек в цвете.
Из которого можно построить
реалистичные трехмерные модели — тайловую модель
реалистичные трехмерные модели — тайловую модель
Аэрофотосъёмка — это современный метод съёмки для визуализации и получения геопространственных данных
Ортофотоплан — «сшитые» воедино фотографии
с геодезическими координатами.
Данный материал по результатам аэрофотосъёмки позволяет визуально и объективно оценить всю текущую ситуацию на объекте исследований/изысканий.
с геодезическими координатами.
Данный материал по результатам аэрофотосъёмки позволяет визуально и объективно оценить всю текущую ситуацию на объекте исследований/изысканий.
К нам возвращаются за качественной
работой и высоким сервисом
Снижение сроков и стоимости работ
Высокая детальность данных
Повышение безопасности
Исключение дополнительных затрат
Съемка с воздуха позволяет охватить большие территории и получить актуальные данные за короткое время
Высокое разрешение изображений позволяет получить детальные картографические данные и изображения местности
За счёт возможности просматривать данные с высоты, нет необходимости проходить ногами сложные участки
Получение исчерпывающей информации об объекте.
Исключается необходимость дополнительных выездов
Исключается необходимость дополнительных выездов
1
Изучение ТЗ
и заключение договора
и заключение договора
3
Выполнение
камеральных работ
камеральных работ
2
Выполнение
полевых работ
полевых работ
Работа с нами проходит комфортно,
оперативно, в срок и с удовольствием
Ждём от Вас техническое задание.
При необходимости поможем в его формировании.
Выставляем КП и согласовываем его с Вами.
Заключаем договор.
Закрепляем за Вами координатора проекта.
При необходимости поможем в его формировании.
Выставляем КП и согласовываем его с Вами.
Заключаем договор.
Закрепляем за Вами координатора проекта.
Получение сырых данных, обработка фотосъёмки
и получение ортофотоплана, сшитого облака точек
или построение тайловой модели
Выполнение работ согласно техническому заданию,
например: построение ЦМР (цифровой модели
рельефа) и отрисовка топографического плана
Выдаем материалы в зависимости от технического
задания.
и получение ортофотоплана, сшитого облака точек
или построение тайловой модели
Выполнение работ согласно техническому заданию,
например: построение ЦМР (цифровой модели
рельефа) и отрисовка топографического плана
Выдаем материалы в зависимости от технического
задания.
Получение всех необходимых разрешений
на проведение аэрофотосъёмки в соответствии
с требованиями законодательства
Рекогносцировка (осмотр местности) района
проведения работ
Подготовка планово-высотного обоснования (в т.ч.
маркировка и координирование контрольных точек
в объеме, необходимом для обеспечения точности
АФС)
Проведение съемки
на проведение аэрофотосъёмки в соответствии
с требованиями законодательства
Рекогносцировка (осмотр местности) района
проведения работ
Подготовка планово-высотного обоснования (в т.ч.
маркировка и координирование контрольных точек
в объеме, необходимом для обеспечения точности
АФС)
Проведение съемки
•
•
•
•
•
•
•
•
•
•
•
Применение разных видов топографической
съемки и результаты её работы на площади 2000 га
Аэрофотосъёмка
Воздушное лазерное сканирование
Тахометрия
+ ГНСС-приемник
+ ГНСС-приемник
Полевые работы
Количество человек
Камеральная обработка
Результаты
Преимущества
Недостатки
20 дней
2
4 дня
2
от 2 недель
Топоплан, техотчёт, облако точек, сшитый ортофотоплан
Высокая информативность
и удобство использования данных для пользователей
и удобство использования данных для пользователей
Не может дать отметки под растительностью
Нельзя снимать
в темное время суток
в темное время суток
от 2 недель
Топоплан, техотчёт, облако точек
Возможность снять отметки земли даже под очень густой растительностью
Высокая стоимость полёта, поэтому выгодно использовать при площади от 50 Га
3 - 4 месяца
4 - 6
от 2 месяцев
Топоплан, техотчёт
Легкость и доступность применения
Сложность или невозможность использования на труднодоступных местах
Небольшая информативность
Работы до 20 дней
2 человека в поле
Камеральная обработка от 2 недель
Съёмка в любое время суток
В результате:
В результате:
В результате:
Недостатки
Преимущества
Преимущества
Преимущества
Недостатки
Недостатки
Работы до 4 дней
2 человека в поле
Работы до 2-3 месяцев
4-6 человек в поле
Камеральная обработка от 2 недель
Камеральная обработка от 2 месяцев
Применение разных видов топографической
съемки и результаты её работы на площади 2000 га
Аэрофотосъёмка
Воздушное лазерное сканирование
Тахометрия
+ ГНСС-приемник
+ ГНСС-приемник
Полевые работы
Количество человек
Камеральная обработка
Результаты
Преимущества
Недостатки
20 дней
2
4 дня
2
от 2 недель
Топоплан, техотчёт, облако точек, сшитый ортофотоплан
Высокая информативность
и удобство использования данных для пользователей
и удобство использования данных для пользователей
Не может дать отметки под растительностью
Нельзя снимать в темное время суток
от 2 недель
Топоплан, техотчёт, облако точек
Возможность снять отметки земли даже под очень густой растительностью
Высокая стоимость полёта, поэтому выгодно использовать при площади от 50 Га
3 - 4 месяца
4 - 6
от 2 месяцев
Топоплан, техотчёт
Легкость и доступность применения
Сложность или невозможность использования на труднодоступных местах
Небольшая информативность
Работы до 20 дней
2 человека в поле
Камеральная обработка от 2 недель
Съёмка в любое время суток
В результате
В результате
В результате
Недостатки
Преимущества
Преимущества
Преимущества
Недостатки
Недостатки
Работы до 4 дней
2 человека в поле
Работы до 2-3 месяцев
4-6 человек в поле
Камеральная обработка от 2 недель
Камеральная обработка от 2 месяцев
Как формируется и для чего используется тайловая модель?
О работе
После получения серии высококачественных фотографий объекта или местности происходит их обработка в специализированных программах. Например, Agisoft Metashape
Наконец, на основании полученных параметров, рассчитываются координаты остальных точек в облаке. В итоге получается плотное облако точек в цвете, из которого можно построить реалистичные трехмерные модели
Сначала происходит выделение и сопоставление ключевых точек фотографий, которые однозначно идентифицируются на различных снимках. Определяется пространственное расположение этих точек: внутреннее и внешнее ориентирование
Тайловая модель позволяет эффективно работать с большими объёмами данных, сохраняя высокую детализацию текстур и геометрии объекта, и служит для визуализации и принятии решений в планировании территорий
Для чего нужен ортофотоплан и что это такое?
Ортофотоплан представляет собой изображение высокой точности и детальности без перспективных искажений, что делает его полезным инструментом для картографии, топографии, анализа изменений в природной среде и многих других областях
В инженерно-геодезических изысканиях ортофотоплан используется чаще всего как подложка для отрисовки топографических планов. Разрешение и детализация ортофотоплана зависит от масштаба съёмки
При съемке масштабом 1:500, область местности будет показана более детально и с высоким разрешением. Изображение будет содержать более мелкие объекты и детали, что делает его подходящим для детального планирования и топографических работ в ограниченной области
В случае съемки масштабом 1:5000, изображение будет более общим и содержать менее детальную информацию. Этот масштаб подходит для охвата более крупных территорий и использования в общих планировочных целях и мониторинге
Работаем с различными отраслями
и помогаем им делать свое дело лучше
Строительство генерирующих и электросетевых объектов
Министерство имущественных и земельных отношений
Научно-производственное предприятие «Форт XXI»
Лидер по производству металла ПАО «ГМК «Норильский никель»
Агентство по сохранению и развитию объектов исторической среды
Инженерно-технические решения в нефтегазовом комплексе
Инженерные изыскания ООО «ОМГЕО»
Проектный институт реконструкции и строительства ЗАО «ПИРС»
АО Проектно-изыскательский институт «Ленгипроречтранс»
Строительство генерирующих и электросетевых объектов
Научно-производственное предприятие «Форт XXI»
Лидер по производству металла ПАО «ГМК «Норильский никель»
Министерство имущественных и земельных отношений
Что интересует наших клиентов?
При полете беспилотника осуществляется интервальная фотосъемка с большим перекрытием. В результате чего из полученного массива фотографий с геодезической привязкой получаем ортофотоплан — «сшитые» во едино фотографии с геодезическими координатами и высотами.
Огромная экономия времени и денег при изысканиях и мониторинге линейных объектов (нефтепроводы и газопроводы, ЛЭП), больших площадей.
Аэрофотосъёмка не даёт высотные отметки под растительностью, при воздушном лазерном сканировании мы получаем отметки даже под густой растительностью. Но аэрофотосъёмка быстрее и дешевле, чем ВЛС. Подробнее можете посмотреть тут.
Да, конечно. Топографический план полностью соответсвует установленным нормам и правилам. В технических отчётах отображается и расписывается предусмотренная законодательством методика работ (традиционная). При этом Заказчик получает все необходимые графические материалы в любом формате, включая форматы данных для 3D изысканий, которые нужны для формирования и ведения информационной модели (BIM) объекта капитального строительства. (постановление № 331 правительства РФ вступает в силу с 01.01.2023 г.)
Аэрофотосъёмку можно использовать на любых площадях. Тут важно понимать какая стоит задача.
Точность составляет 2−5 см в плане и до 5 см по высоте при высоте полета 150 метров.
Да, действительно. У нас очень много объектов со сложным рельефом и лесистой местностью. А в таких условиях Аэрофотосъёмка не даёт нам получить данные о рельефе. И мы используем ВЛС (воздушное лазерное сканирование). Но для получения наглядных данных для нашей камеральной группы и для заказчика, совместно с ВЛС используем и АФС. Тогда у нас получаются максимально наглядные и точные данные.
